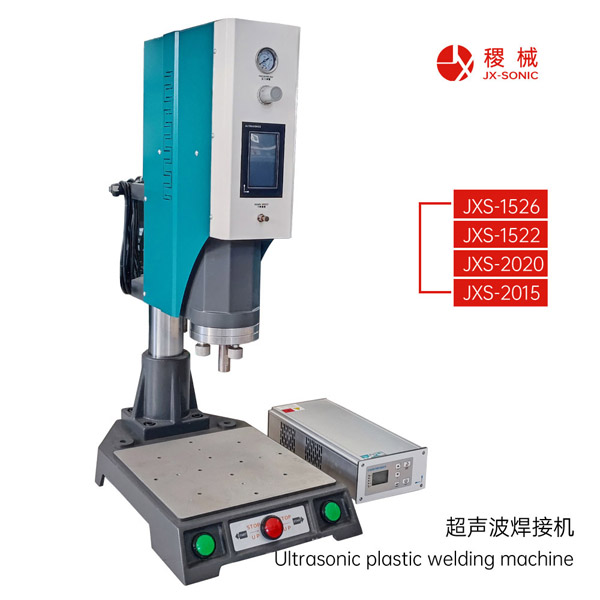

超聲波塑料焊接機完整參數分類
一、基礎主機電氣參數
1. 工作頻率
行業常用：15kHz、20kHz、28kHz、30kHz、35kHz、40kHz
- 15kHz：大功率、大件厚塑件，振幅大，噪音高
- 20kHz：通用款，汽配、家電、塑膠件最常用
- 35/40kHz：小件精密件、電子塑膠、薄壁產品，振幅小不傷產品
2. 額定功率
20kHz常見：800W、1200W、1500W、2000W、2600W、3200W、4200W
15kHz多為2600W以上大功率機型
3. 輸入電壓
常規單相220V/50Hz；工業大功率三相380V
4. 電流：依據功率匹配，功率越大工作電流越高
二、焊接工藝核心可調參數（設備控制面板設置）
1. 時間類參數
- 熔接時間（焊接時間）：超聲波輸出振動時長，0.01~9.99s可調；塑料熔化核心時長，材質硬/厚需加長
- 保壓時間（固化冷卻時間）：超聲停止后氣缸持續壓緊工件，讓熔面冷卻定型，防止回彈開裂
- 延遲時間（預壓延時）：氣缸下壓到位后，延遲多久再啟動超聲波；用于先壓緊、消除間隙再焊接
- 上升延時：焊接完成保壓結束后，延遲多久機頭回升
2. 壓力參數
- 焊接氣壓：氣缸下壓壓力，0.1~0.8MPa可調
軟塑料低壓、硬ABS/PC厚件需高壓；壓力過大易溢料、壓傷產品，過小熔接不牢
- 氣缸行程：機頭上下活動總行程，分標準行程、加長行程機型
3. 振幅/能量檔位
- 振幅檔位（調幅）：多檔可調（20%~100%），同等功率下振幅越高熔接速度越快；薄壁、易碎件調低振幅
- 能量模式（能量焊接）：設定總輸出焦耳能量，到達能量自動停振，適合批量尺寸有差異工件，一致性優于時間模式
- 深度模式（位移焊接）：設定焊接下壓深度，控制熔接余量，高精度密封件專用，可監控熔深尺寸
4. 速度參數
- 下降速度：機頭快速下行速度
- 緩沖速度：接近工件時慢速緩沖，避免撞擊壓壞產品
三、換能器、焊頭工裝參數
1. 換能器規格：匹配整機頻率、功率，壓電陶瓷結構
2. 焊頭（上模）參數
- 頻率匹配值：必須與主機同頻
- 放大比：1:1、1:1.5、1:2、1:2.5，放大比越大輸出振幅越高
- 材質：鋁合金、鈦合金、鋼模；鈦合金耐磨適合大批量
3. 底模（下模）：定位型腔尺寸、材質、定位方式
四、設備機械結構參數
1. 機頭出力：500kg、800kg、1200kg、2000kg（由氣缸直徑+氣壓決定）
2. 有效焊接行程：常規100mm、150mm、200mm加長款
3. 工作臺尺寸：放置底模的平臺長寬
4. 機身立柱調節行程：機頭上下升降調節范圍，適配不同高度產品
五、功能輔助參數
1. 過流保護閾值：電流過載自動停機，保護換能器
2. 頻率自動追蹤范圍：數字機自動微調匹配焊頭頻偏，模擬機無此功能
3. 計數功能：生產總數量、良品計數
4. 高度檢測：選配位移傳感器，實時監測熔接深度，超差報警
六、兩種主流控制模式區別（參數選用邏輯）
1. 時間模式：固定熔接時間，適合材質統一、尺寸穩定產品
2. 能量模式：固定輸出能量，補償產品厚薄差異，焊接強度更均勻
3. 深度模式：控制熔接下沉量，防水、氣密性高要求產品首選
