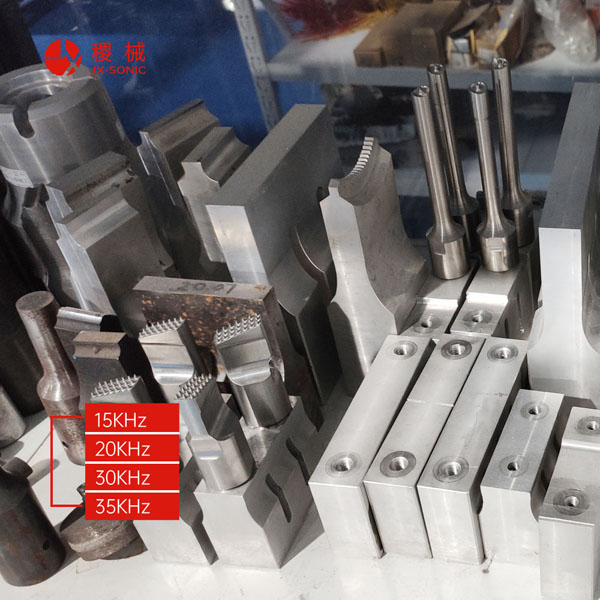

鋁合金（主流7075-T6）超聲波焊頭延壽完整方案
鋁合金焊頭兩大核心失效形式：高頻疲勞開裂（最致命）、工作面磨損/粘料腐蝕；鋁耐高溫、抗疲勞遠弱于鈦合金，所有措施圍繞控振幅、控溫升、消除應力、杜絕空振、規范維護。
> 適用：超聲波塑料焊接；6061鋁焊頭要求需要進一步收緊參數。
一、源頭：焊頭設計、選材與表面強化（先天基礎）
1. 材質嚴格選型
優先 7075-T6航空鋁；禁止使用6061/6063（疲勞強度低，只適合短期打樣）；來料確認正規熱處理狀態，杜絕退火鋁材。
2. 結構消除應力集中（防止震裂）
- 所有臺階、截面突變、開孔位置做R≥1.5mm圓角過渡，嚴禁直角尖角；
- 螺紋安裝孔遠離振動波腹（振幅最大區域）；
- 避免狹長懸臂、局部薄壁結構；
- CNC精加工減少深刀紋，振動區域表面拋光；刀痕是疲勞裂紋起始點。
3. 工作面耐磨強化（緩解磨損，注意局限性）
- 硬質陽極氧化（Type III硬氧）：最常用，提升表面耐磨，降低玻纖塑料刮擦、塑膠粘附；
風險：硬氧膜脆性大、會小幅降低鋁材疲勞性能；振幅長期偏高工況慎用；膜層磨穿后無法修補。
- 備選：DLC類金剛石涂層、TiN涂層；適合高玻纖、易粘料產品；成本更高。
- 不推薦普通裝飾陽極氧化，耐磨提升極小。
> 重要提醒：任何表面處理都不能解決疲勞開裂，只能延緩端面磨損，不要指望依靠涂層大幅提升抗裂壽命。
二、工藝參數優化（現場最有效、成本最低）
鋁合金紅線原則：最小可行振幅、最短超聲時間、杜絕空振、不超壓
1. 振幅管控（重中之重）
20kHz常規鋁焊頭：穩態振幅峰峰值≤45μm，盡量避免長期＞55μm；
焊接強度不足，優先調整壓力、保壓時間，嚴禁單純拉高振幅補償。
2. 強制開啟【接觸觸發】
禁止空載預發振、空打試模！
空振狀態焊頭無負載，實際振幅急劇飆升，快速產生內部微裂紋，是鋁焊頭提前斷裂第一誘因。調試樣品必須放置工件再觸發超聲。
3. 超聲時間盡量縮短
單次超聲建議 0.15～0.4s；不要依靠拉長超聲時間彌補熔接不足；間歇式焊接優于長時間持續發振。
4. 壓力合理化，杜絕超壓
靜壓力滿足產品貼合熔接即可，不要過載；過大壓力疊加高頻振動，加速疲勞與表面磨損。常規區間：0.25～0.45MPa。
5. 不要大功率冗余運行
參數調試合格后，降低輸出功率余量；長期滿功率持續輸出，發熱與材料疲勞同步惡化。
6. 頻率匹配
焊頭諧振頻率與設備偏差控制在±0.1kHz以內；頻率失配會造成劇烈發熱，短時間震裂焊頭。
三、工況溫控管理（鋁合金耐熱短板）
7075鋁合金＞60℃后疲勞強度快速下降，溫升是加速失效關鍵因素。
1. 持續量產必須加裝定向風冷
風嘴對準焊頭主體（振動段），不要只吹工作面；
穩態工作溫度控制 ≤60℃；手感明顯燙手，必須優化風冷或降低生產節拍。
2. 合理安排生產節拍
避免24h不間斷連續生產；長時間量產設置間歇冷卻周期。
3. 隔離硬質粉塵、玻纖顆粒
玻纖增強塑料、含礦物填料塑膠，會持續研磨焊頭表面；條件允許增加吸塵，減少硬質顆粒夾在焊頭與工件之間造成刮傷。
四、標準化安裝（很多焊頭損壞源于裝配不當）
1. 裝配前用無水酒精清潔焊頭螺紋、耦合接觸面，去除鋁屑、油污；雜質造成能量損耗、局部發熱。
2. 耦合面薄涂高溫耦合脂（少量！過多反而隔熱）。
3. 使用扭矩扳手標準力矩鎖緊，禁止蠻力敲擊、扳手硬擰：
- M8：15～20 N·m
- M10：25～30 N·m
- M12：35～40 N·m
4. 校正焊頭與底模平行對中；傾斜單邊受力，局部應力集中，極易單側開裂、局部快速磨損。
5. 新焊頭上機后階梯磨合：30%→50%→80%功率逐步試焊，不要直接滿載。
五、日常維護、點檢與損傷管控
1. 焊頭清潔規范
每班清理端面塑膠碳化、粘料；
工具：尼龍刮刀、銅鏟
嚴禁鋼質刀具、砂紙大力打磨，劃傷表面會成為疲勞裂紋起點。
不要使用強酸強堿清洗劑腐蝕表面氧化層。
2. 定期點檢標準（建立臺賬）
1）每班目視檢查：工作面凹坑、劃痕、細微裂紋；一旦出現裂紋立即停用，裂紋會在幾秒內快速擴展斷裂，無法修復。
2）定期監測諧振頻率：頻率偏移＞±0.3kHz，說明內部產生疲勞損傷。
3）磨損閾值：工作面均勻磨損＞0.02mm，建議修磨；出現局部點蝕、麻坑優先更換。
3. 絕對禁止操作
- 掉落、撞擊焊頭；沖擊會產生內部隱形微裂紋；
- 打磨焊頭振動主體區域，破壞諧振；
- 磨損后不斷加大振幅、壓力“湊生產”，形成惡性循環；
- 長時間停機狀態，避免焊頭長期受壓頂緊工件。
六、進階取舍方案（大批量量產參考）
如果滿足以下工況，長期成本角度建議替換鈦合金焊頭（壽命為鋁焊頭3～5倍）：
1. 24h連續量產、高玻纖塑料；
2. 需要長期中高振幅運行；
3. 頻繁換產、大量調試，難以杜絕空振。
快速執行清單（可直接下發產線）
1. 確認焊頭材質7075-T6，結構全部R圓角；
2. 開啟接觸觸發，全員禁止空振測試；
3. 振幅下調至合格下限，嚴控峰峰值≤45μm；
4. 加裝風冷，焊頭溫度控制60℃以內；
5. 使用扭矩扳手規范安裝，保證上下模平行；
6. 每班尼龍鏟清理粘膠，禁止鋼刀刮擦；
7. 出現裂紋、明顯點蝕立即停機更換，不勉強生產。
