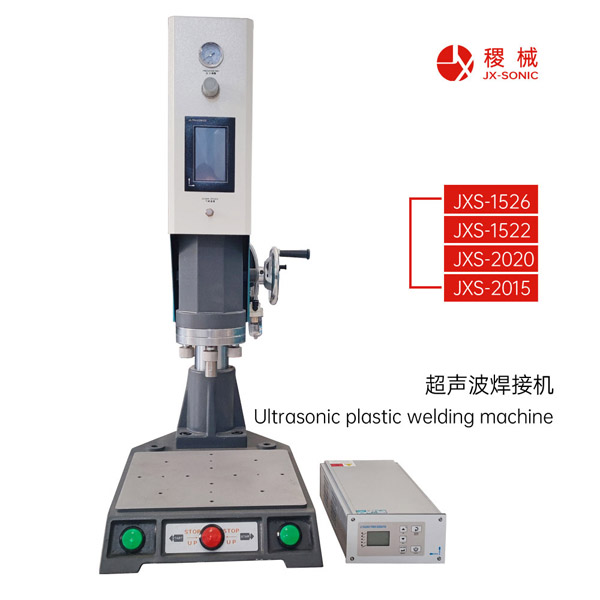

超聲波熔接機振幅調節方法（適配你這臺JXS?SONIC觸摸屏機型）
> 重點理解：屏幕上的振幅百分比是電氣微調，真正最大振幅由硬件（變幅桿、焊頭）決定，軟件不能突破硬件上限。
> 公式：工件實際振幅 = 換能器振幅 × 變幅桿放大比 × 焊頭放大比 × 屏幕設置百分比
一、觸摸屏軟件調節（日常調機，最常用）
你機器屏幕振幅范圍：10%?100%，1%步進可調
1. 先完成音波測試TEST，設備調諧通過，無報警、無尖叫，電流穩定，音波沒過不能調振幅。
2. 進入?yún)?shù)頁面，找到【振幅/Amplitude】參數。
3. 調機原則：單次只改5%，改完試焊，不要一次拉滿
- 虛焊、焊不牢：振幅+5%，優先優先，不要直接拉到100%
- 飛邊、發白、震裂、壓傷：振幅?5%
4. 觀察發生器電流表：調高振幅后電流不能超過額定80%，過載要降振幅，不能硬頂。
> 參考起步百分比（20K機型）
- ABS外殼：40?55%
- PC透明件：30?45%（防震白裂紋）
- PP/PE軟料：60?80%
- 加玻纖硬料：70?90%
二、硬件調節（大幅度改變振幅，需要拆機更換配件）
> 當軟件調到100%依然能量不夠；或者軟件最低10%振幅仍然太大，就要改硬件，軟件解決不了。
1. 更換變幅桿（最主要）
- 1:1變幅桿：不放大振幅；
- 1:1.5 /1:2放大變幅桿：輸出振幅變大，適合難焊的PP、結晶料；
> 更換變幅桿后必須重新做音波調諧，否則會報警、燒換能器。
2. 焊頭模具設計：焊頭本身也有放大/衰減，焊頭設計也會改變輸出振幅。
> 舉例：硬件1:1.5變幅桿，屏幕設50%，實際輸出≈硬件滿振幅的一半。
三、完整調振幅實操流程
1. 裝好焊頭，鎖緊，做音波測試，確認無異常。
2. 先設置保守振幅百分比（比如ABS先50%），搭配基礎氣壓、熔接時間試焊。
3. 看產品結果：
- 焊不牢：優先小幅加振幅，其次加氣壓，最后加熔接時間
- 溢料、發白開裂：優先降振幅，其次降氣壓，縮短熔接時間
4. 每次改動只動振幅，其它參數不動，試焊后再做下一步調整。
四、常見誤區與踩坑提醒
1. 不要直接把振幅拉100%來解決虛焊：會燒焊頭、震裂產品、過載報警。振幅不是越高越好。
2. 音波測試報警、尖叫的時候，嚴禁調高振幅，會損壞換能器。先解決調諧異常。
3. 透明PC件，高振幅極易震白，優先壓低振幅，適當加長熔接時間。
4. 軟件調到100%還是焊不牢，不要繼續硬調，說明硬件變幅桿放大比不夠，要更換放大變幅桿，不是軟件參數問題。
5. 振幅和功率是平方關系，振幅從50%調到70%，能量提升非常大，小幅度改動效果就很明顯。
五、故障對應振幅處理速查
現象振幅操作補充說明
產品一掰就開，虛焊振幅+5%，逐步往上先確認焊頭調平、壓力正常
產品邊緣發白、震裂振幅?5%~10%PC透明件優先降振幅
大量飛邊溢料降低振幅同時檢查氣壓不要過大
音波測試電流大報警降低振幅；檢查焊頭鎖緊報警不能生產
